Levas, bielas y engranajes: cómo se construye y se ajusta el movimiento de un autómata

Plardabe es un proyecto editorial sobre el interior de los juguetes mecánicos: la cadena de piezas que convierte una vuelta de manivela en un gesto repetido con precisión. Aquí se explican los mecanismos uno a uno, con los números que hacen falta para calcularlos y los criterios prácticos que se aplican en el banco de trabajo.

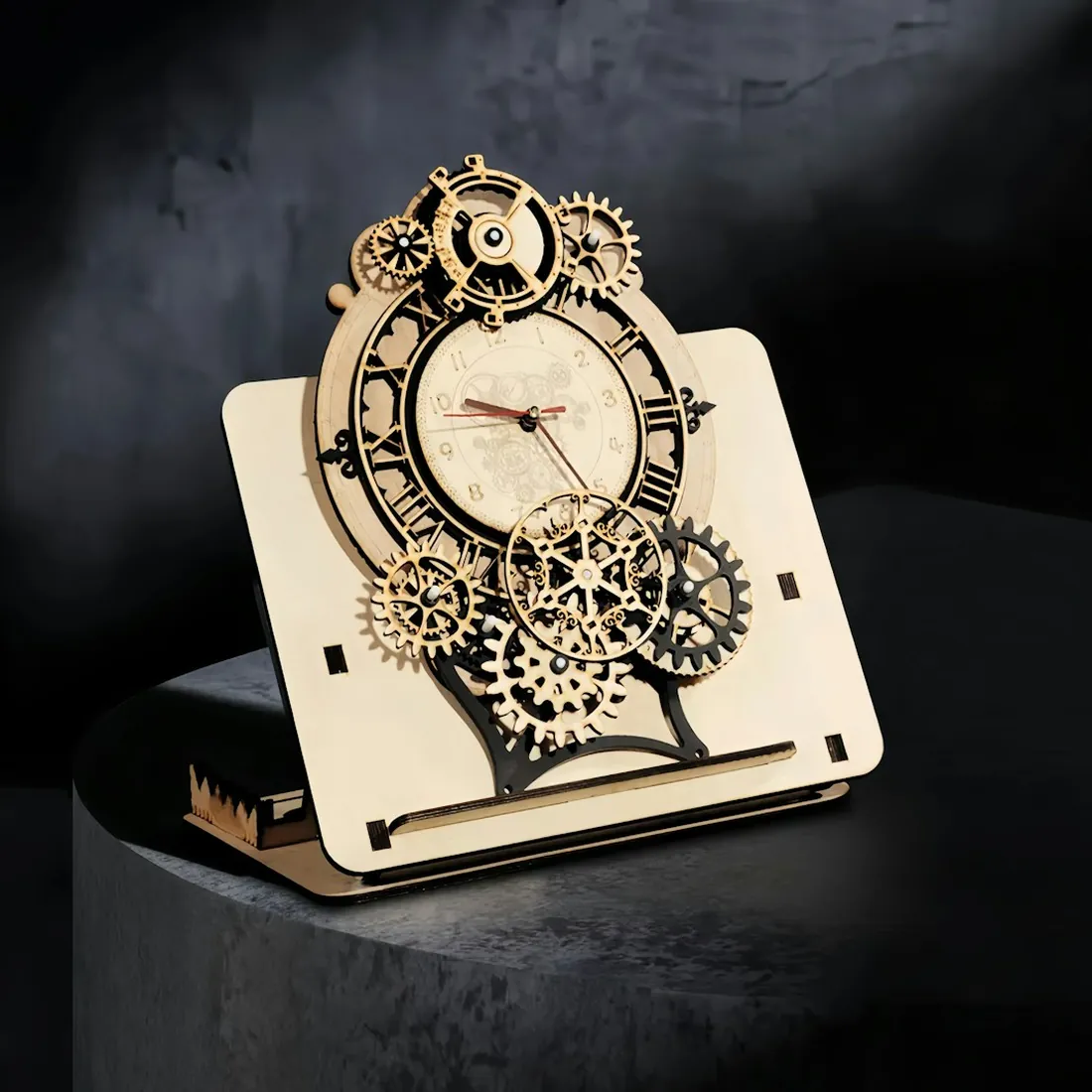

Reloj de sobremesa de madera contrachapada con varios trenes de ruedas dentadas caladas a la vista sobre un bastidor plano

01 Un mecanismo a la vista: cuando el tren de ruedas no se oculta, la transmisión puede seguirse diente a diente desde el eje de entrada.

02

El giro convertido en gesto: levas y seguidores

La leva es la pieza que decide qué forma tendrá el movimiento. Un disco de perfil irregular gira sobre su eje, un seguidor apoya contra ese perfil y sube o baja según el radio que encuentra en cada instante. Todo lo que ocurre arriba, en la figura, ya está escrito en el borde de ese disco: la altura del gesto, su duración y la brusquedad con la que empieza y termina.

Conviene pensar el perfil por tramos. Hay una zona de subida, una zona de reposo en la que el radio se mantiene constante y el seguidor queda quieto, y una zona de bajada. Un salto brusco entre tramos produce un golpe seco que se oye y se transmite a toda la caja; una transición suavizada con un tramo de radio creciente y otro decreciente reparte la aceleración y hace que el gesto parezca intencionado en lugar de accidental.

El seguidor plano es sencillo de fabricar y tolera mal los perfiles cóncavos: el borde se clava en la concavidad y el mecanismo se agarrota. El seguidor de rodillo resuelve ese problema y reduce el desgaste, pero exige un eje pequeño, bien centrado y con juego mínimo. En madera se puede usar un taco redondeado de madera dura; el desgaste será mayor, así que se acepta el rozamiento a cambio de simplicidad y se prevé la sustitución.

Qué define el comportamiento de una leva

  • La diferencia entre el radio máximo y el mínimo: es la carrera del seguidor, es decir, la amplitud del gesto.
  • La longitud angular de cada tramo: cuántos grados de vuelta ocupa la subida, el reposo y la bajada.
  • El ángulo de presión, que crece cuando el perfil sube demasiado deprisa y empuja el seguidor de lado en lugar de hacia arriba.
  • El sentido de trabajo: si el seguidor solo sube por el perfil, algo debe devolverlo, normalmente su propio peso o un muelle ligero.
  • El acabado del canto, porque cualquier rebaba en el borde se nota como un tirón en cada vuelta.
03

Levas apiladas y secuencias

Cuando varias levas comparten el mismo eje, sus perfiles pueden girarse unos respecto a otros antes de fijarlos. Ese desfase angular es lo que crea una secuencia: primero se levanta un brazo, después gira la cabeza, y al final vuelve todo a la posición de partida.

Es la parte del trabajo que más conviene decidir sobre papel. Un croquis del eje con los grados marcados evita tener que desmontar el conjunto tres veces para descubrir que dos movimientos se estorban en el mismo cuarto de vuelta.

04

Manivela y biela: el vaivén que sostiene casi todo

El par manivela-biela es el conversor más antiguo y más agradecido del taller: transforma un giro completo en un desplazamiento de ida y vuelta. La carrera es exactamente el doble del radio de la manivela, así que la amplitud del movimiento se fija antes de cortar nada, midiendo la distancia entre el eje y el pasador.

La proporción entre la longitud de la biela y el radio de la manivela cambia el carácter del movimiento. Con una biela corta, el recorrido de ida y el de vuelta son claramente distintos y el empuje lateral sobre la guía aumenta. A partir de una relación de tres o cuatro a uno, el vaivén se vuelve casi simétrico y el rozamiento en la guía baja de forma perceptible.

Los dos puntos muertos, cuando manivela y biela quedan alineadas, merecen atención especial. Ahí la fuerza transmitida se reduce y un mecanismo mal ajustado se queda parado. Si la entrada es manual no suele haber problema, porque la mano aporta inercia; si el accionamiento es un motor pequeño o un muelle, conviene añadir masa giratoria o desplazar el punto muerto respecto al de otro mecanismo del mismo eje.

05

Guías, correderas y palancas intermedias

Un vaivén rara vez llega directo a la figura. Entre medias suele haber una corredera que impone la dirección o una palanca que cambia la amplitud. La palanca es el ajuste más barato que existe: mover el punto de apoyo unos milímetros multiplica o divide el recorrido sin tocar ninguna otra pieza.

Las correderas de madera funcionan bien si la ranura es algo más ancha que el vástago y si ambas caras están lisas. Un ajuste demasiado apretado parece más preciso al montarlo y se convierte en un agarrotamiento en cuanto cambia la humedad de la habitación.

Reglas prácticas para el vaivén

  • Fijar primero la carrera deseada y deducir de ahí el radio de manivela, no al revés.
  • Mantener la biela al menos tres veces más larga que el radio siempre que quepa en la caja.
  • Dejar que el pasador gire libre en un solo extremo y quede fijo en el otro, para no acumular holguras.
  • Probar el recorrido completo a mano antes de pegar cualquier pieza definitiva.
06

Ruedas dentadas rectas y tornillo sin fin

Dos ruedas dentadas engranan correctamente cuando comparten módulo, es decir, cuando el tamaño del diente es el mismo en ambas. El número de dientes decide la relación; el módulo decide si los dientes encajan. La distancia entre centros sale de una operación sencilla: el módulo multiplicado por la suma de los dientes de ambas ruedas y dividido entre dos. Si esa distancia se respeta con un margen pequeño, el engrane funciona sin apretar ni patinar.

Dos ruedas engranadas giran en sentidos opuestos. Cuando hace falta conservar el sentido, se intercala una rueda loca que no altera la relación total pero invierte el sentido una vez más. Es un recurso habitual también para salvar distancias: tres ruedas pequeñas ocupan menos altura en la caja que una sola rueda muy grande.

El tornillo sin fin cambia las reglas. Una entrada avanza un diente por vuelta, así que una rueda de treinta dientes reduce treinta veces en una sola etapa y, además, gira el eje noventa grados respecto a la entrada. Su otra propiedad, la dificultad de mover el conjunto desde la rueda, resulta cómoda cuando conviene que el mecanismo no se desplace solo, y molesta cuando se quiere colocar la figura a mano en su posición inicial.

07

Dónde falla un engrane

  • Distancia entre centros demasiado corta: los dientes quedan apretados en el fondo y el eje se calienta o cruje.
  • Distancia excesiva: el contacto se produce solo en la punta del diente, con ruido y desgaste rápido.
  • Ejes que no quedan paralelos: el engrane trabaja en un extremo del diente y la rueda tiende a subirse.
  • Rebabas en la cara del diente, típicas de un corte con sierra o láser sin repasar.
  • Rueda que baila sobre su eje porque el taladro central quedó grande o descentrado.
08

Excéntrica: movimiento continuo y suave

Una excéntrica es un disco circular montado fuera de su centro. Al girar, su borde empuja el seguidor con una ley muy próxima a una sinusoide, sin tramos de reposo. Sirve para balanceos, respiraciones, oleajes y cualquier gesto que deba parecer continuo. La amplitud es el doble de la excentricidad, y como el perfil no tiene esquinas, el movimiento resulta silencioso incluso a velocidades altas.

09

Cruz de Malta: giro que se detiene por sí solo

El mecanismo de cruz de Malta hace lo contrario: recibe un giro continuo y entrega un giro a saltos. Un plato con un pasador entra en una de las ranuras radiales de la cruz, la arrastra un paso y sale; durante el resto de la vuelta, un sector circular bloquea la cruz y la mantiene inmóvil. Con cuatro ranuras, cada vuelta del plato produce un cuarto de vuelta de la cruz y una parada nítida.

Es el mecanismo natural para carruseles, escenas que cambian de cuadro y figuras que deben mirar a un lado, esperar y volverse al siguiente. La relación entre paso y espera se ajusta con el número de ranuras: más ranuras significan pasos más cortos y esperas más breves.

10

Calcular la relación de transmisión y la velocidad del movimiento

La relación de transmisión de un par de ruedas es el cociente entre los dientes de la rueda conducida y los de la conductora. Si un piñón de doce dientes mueve una rueda de treinta y seis, la relación es tres: la salida gira tres veces más despacio y con tres veces más par. En una cadena de varias etapas, las relaciones se multiplican entre sí, de modo que dos reducciones de tres dan una reducción total de nueve.

De ahí sale directamente el tiempo del gesto, que es lo que realmente importa en un autómata. Girando la manivela a unas sesenta vueltas por minuto, cómodas para una mano, una reducción total de nueve deja el eje de levas en algo menos de siete vueltas por minuto: casi nueve segundos por ciclo completo. Si la escena resulta lenta, se cambia el piñón; si resulta atropellada, se añade una etapa.

Para la velocidad lineal de un punto de la figura basta con multiplicar la longitud de la circunferencia que describe por el número de vueltas por segundo. Un pasador situado a veinte milímetros del eje, girando a una vuelta por segundo, recorre unos ciento veinticinco milímetros en ese segundo. La cifra sirve sobre todo para comparar: es la forma rápida de saber si dos figuras del mismo conjunto se moverán con un ritmo parecido.

Orden de cálculo antes de cortar piezas

  1. Decidir la duración deseada del ciclo completo de la escena, en segundos.
  2. Estimar la velocidad de entrada real: una manivela a mano, un motor pequeño o un muelle en su tramo útil.
  3. Obtener la reducción total necesaria dividiendo la velocidad de entrada entre la de salida.
  4. Repartir esa reducción en etapas, evitando relaciones muy altas en un solo par de ruedas rectas.
  5. Elegir números de dientes que den las distancias entre centros que caben en la caja prevista.
  6. Comprobar el sentido de giro final y añadir una rueda loca si hace falta invertirlo.
  7. Anotar la relación de cada etapa en el croquis; será la referencia cuando algo no gire como se esperaba.
11

Un vocabulario mínimo

Módulo
Medida del tamaño del diente. Dos ruedas solo engranan si lo comparten.
Carrera
Distancia entre las posiciones extremas de una pieza que va y viene.
Punto muerto
Posición en la que el empuje deja de producir giro y el mecanismo puede quedarse parado.
Holgura
Juego intencionado entre dos piezas. Sin ella hay agarrotamiento; con demasiada, hay bamboleo.
12

Rozamiento, apoyos y cojinetes de fricción

En un juguete mecánico no hay potencia de sobra. Cada apoyo que roza de más se paga en la manivela y, en los mecanismos accionados por muelle, se paga en segundos de autonomía. Por eso el trabajo sobre el rozamiento empieza en los apoyos del eje y no en el lubricante.

Un cojinete de fricción bien hecho es un casquillo de latón o de bronce con un taladro ligeramente mayor que el eje: unas centésimas de milímetro bastan para que gire libre y no cabecee. En madera funciona un taco de haya o de boj con la fibra atravesada por el eje, siempre que el taladro se haga de una pasada y con broca limpia. La superficie de apoyo debe ser corta: un casquillo largo alinea mejor pero roza más, y en piezas pequeñas casi siempre gana el apoyo corto.

El lubricante se aplica al final y en poca cantidad. Un aceite ligero en el punto exacto del apoyo es suficiente; el exceso escurre, atrapa polvo y en pocos meses se convierte en una pasta que frena más de lo que ayuda. Sobre madera, la cera o el grafito en polvo dan mejor resultado que cualquier aceite, porque no oscurecen la fibra ni migran por capilaridad.

Antes de engrasar, comprobar

  • Que el eje gire suelto con el mecanismo desmontado; si ya roza aquí, el lubricante no lo arreglará.
  • Que los dos apoyos de un mismo eje estén alineados entre sí.
  • Que ninguna pieza roce contra la pared de la caja en una parte concreta de la vuelta.
  • Que las arandelas separadoras dejen el juego axial justo, sin que la rueda se desplace de lado.

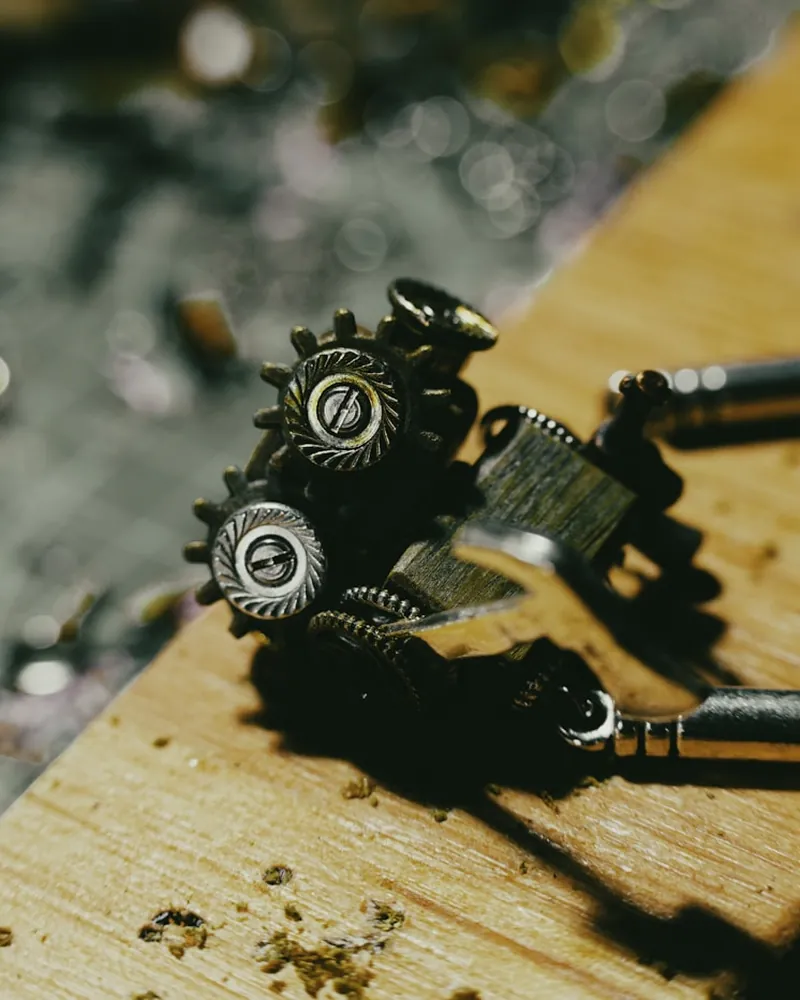

Pequeñas ruedas dentadas metálicas y unos alicates finos sobre el tablero de madera de un banco de trabajo
13 Piezas de pocos milímetros: en esta escala, el ajuste del apoyo del eje decide más que cualquier lubricante.
14

La caja y la parte oculta del mecanismo

La caja de un autómata no es un envoltorio: es el bastidor que mantiene las distancias entre centros mientras el conjunto trabaja. Dos placas paralelas unidas por separadores de longitud idéntica resuelven bien el problema, porque los ejes se taladran a la vez en las dos placas y quedan necesariamente alineados.

La parte que se ve por fuera y la que trabaja por dentro conviene separarlas también en el diseño. Arriba, la escena; abajo, el tren de ruedas, el eje de levas y la entrada de movimiento. Entre ambas, un tablero horizontal con los pasos justos para los vástagos, que además impide que el polvo de la habitación caiga sobre los engranajes.

Merece la pena prever el acceso desde el principio. Una tapa atornillada, una placa lateral desmontable o simplemente un fondo abierto convierten una reparación de veinte minutos en algo que se hace sin desmontar la figura. Todo mecanismo que gira se acaba abriendo alguna vez.

15

Figuras y articulaciones móviles

La figura recibe el movimiento a través de vástagos, hilos o varillas, y su credibilidad depende menos de la talla que de las articulaciones. Un remache flojo con arandela, una horquilla de latón o un simple pasador con juego permiten que el brazo caiga por su peso y suba por empuje: esa asimetría es la que hace que el gesto parezca vivo en lugar de mecánico.

Los hilos trabajan solo a tracción, así que necesitan siempre algo que devuelva la pieza: un contrapeso pequeño o la propia gravedad. Las varillas empujan y tiran, pero exigen una guía y penalizan cualquier desalineación. En la mayoría de escenas conviven ambos recursos: hilos para los gestos ligeros y varillas para los movimientos con recorrido definido.

Detalles que cambian el resultado

  • Retrasar un gesto respecto a otro unos grados en el eje de levas, para que la escena no se lea como un bloque único.
  • Dar recorridos ligeramente distintos a dos figuras parecidas, evitando el efecto de metrónomo.
  • Colocar las articulaciones donde la vista espera encontrarlas, no donde resulta más cómodo taladrar.
  • Comprobar el gesto con la figura montada y la caja cerrada, que es como se verá siempre.
16

Puesta a punto: localizar puntos duros y eliminar agarrotamientos

Un mecanismo nuevo casi nunca gira bien a la primera, y esa es la fase más instructiva del trabajo. El método es siempre el mismo: girar muy despacio a mano, sentir dónde aumenta el esfuerzo y anotar la posición angular exacta en la que ocurre. Un fallo que aparece siempre en el mismo punto de la vuelta es un problema geométrico; un fallo que aparece en cualquier posición suele ser un apoyo apretado o una pieza que roza de forma continua.

Conviene desmontar por bloques en lugar de por piezas sueltas. Se retira la figura y se comprueba el tren de ruedas; se retira el eje de levas y se comprueba la entrada. En dos o tres pasos, el punto duro queda aislado en un conjunto pequeño y la causa aparece sola.

Recorrido de comprobación

  1. Girar el eje de entrada una vuelta completa muy despacio, sin la figura montada.
  2. Marcar con lápiz la posición donde el esfuerzo cambia y repetir para confirmar que se repite igual.
  3. Revisar en esa posición el engrane que está trabajando: contacto de dientes, distancia entre centros, rebabas.
  4. Comprobar el juego axial de cada rueda y de cada leva sobre su eje.
  5. Buscar roces contra la caja acercando una tira de papel a las zonas sospechosas mientras se gira.
  6. Montar de nuevo la figura y repetir el recorrido, ahora atento al ruido más que al esfuerzo.
  7. Dejar el mecanismo funcionando un rato y volver a revisarlo: el rodaje descubre holguras que el primer montaje esconde.
17

Ruidos y lo que suelen indicar

  • Chirrido continuo: apoyo seco o casquillo demasiado ajustado.
  • Golpe seco una vez por vuelta: transición brusca en un perfil de leva o diente dañado.
  • Traqueteo irregular: holgura excesiva en un pasador o rueda suelta sobre su eje.
  • Zumbido que sube con la velocidad: pieza plana que vibra, normalmente una tapa sin sujeción.
18

Acabado sin comprometer la marcha

El acabado llega cuando el mecanismo ya funciona, nunca antes. Cualquier capa añadida cambia medidas: un barniz sobre el flanco de un diente o dentro de un taladro de apoyo basta para transformar un ajuste correcto en un agarrotamiento. La regla práctica es dejar limpias las superficies que ruedan o deslizan y tratar solo lo que se ve.

Para la madera, un aceite duro o una cera aplicados en capas finas protegen sin engordar la pieza y permiten repasar la zona más adelante. En las piezas metálicas pequeñas, una limpieza cuidadosa y una película mínima de aceite evitan el óxido sin ensuciar el resto. Los tonos oscuros ayudan a que el mecanismo interior no compita visualmente con la escena.

19

Mantenimiento a lo largo del tiempo

Un autómata que se usa necesita revisiones breves y regulares; uno que se guarda necesita sobre todo estabilidad ambiental. La madera se mueve con la humedad, y un conjunto ajustado en invierno puede rozar en verano. Un entorno estable, sin sol directo ni radiadores cerca, evita la mayoría de los problemas.

Revisión periódica

  • Quitar el polvo de los engranajes con un pincel seco antes de tocar nada más.
  • Comprobar que ningún tornillo o separador se ha aflojado con la vibración.
  • Renovar la película de lubricante solo en los apoyos, y en cantidad mínima.
  • Revisar los hilos y los pasadores de las articulaciones, que son las piezas que primero se desgastan.
  • Guardar el conjunto con la figura en reposo, sin muelles cargados ni piezas apoyadas contra un tope.
20

Qué se publica en Plardabe

El proyecto reúne material escrito sobre mecanismos de juguetes mecánicos y autómatas, organizado por temas y pensado para leerse junto al banco de trabajo. No hay catálogo ni tienda: lo que se publica son explicaciones, criterios de ajuste y los cálculos que acompañan a cada mecanismo.

  • Descripciones de mecanismos concretos: levas y seguidores, manivela y biela, engranajes rectos, tornillo sin fin, excéntricas y cruz de Malta.
  • Procedimientos de cálculo con ejemplos numéricos: relación de transmisión, duración del ciclo, carrera y velocidad de un punto móvil.
  • Criterios de construcción del bastidor, de los apoyos y de la parte oculta del mecanismo.
  • Guías de puesta a punto: diagnóstico de puntos duros, holguras, ruidos y agarrotamientos.
  • Notas sobre acabado, lubricación y mantenimiento a lo largo del tiempo.
  • Vocabulario del taller, para que los términos se usen siempre con el mismo significado.

Los textos se revisan y amplían cuando la práctica aconseja precisar algo. La referencia principal es la propia experiencia de montaje y ajuste, contrastada con la literatura técnica clásica sobre mecanismos.
